Plavákové prietokomery

na meranie kvapalín a plynov.

Prietokomer

Model D-EL


Prietokomer D-EL sa používa na meranie stredných a veľkých prietokov kvapalín. Prietokomer môže byť inštalovaný na horizontálne alebo vertikálne potrubie. Vyrába sa v dvoch verziách, so závitovým pripojením a medziprírubovým pripojením. Prietokomer D-EL využíva na meranie princíp Hallovho senzora. Telo prietokomeru je vyrobené z PVC a Moplénu s maximálnou tepelnou odolnosťou 60 °C.


Max. tepelná odolnosť: 60 °C
Maximálny prevádzkový tlak: 16 bar
Presnosť: +/- 2/3 %.


Verzie:
S displejom
- medziprírubové pripojenie
- závitové pripojenie
S pulzným výstupom
- medziprírubové pripojenie
- závitové pripojenie



Technické údaje:

Typ Prietok m3/h Závitové pripojenie (vnútorný závit) Prírubové pripojenie DN
D-EL-15 0,5 - 5 1/2” --
D-EL-20 0,8 - 8 3/4” --
D-EL-25 1,5 - 15 1” --
D-EL-32 2 - 20 1 1/4” -
D-EL-40 3,5 - 35 1 1/2” DN 40
D-EL-50 7 - 70 2” DN 50
D-EL-65 10 - 110 -- DN 65
D-EL-80 18 - 180 -- DN 80
D-EL-100 25 - 250 -- DN 100

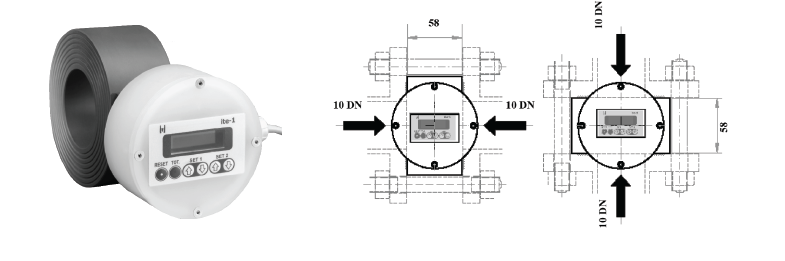

D-EL s displejom - medziprírubové pripojenie

Prietokomer model D-EL s displejom - medziprírubové pripojenie

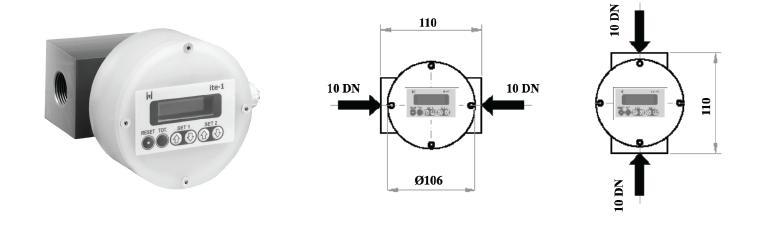

 D-EL s displejom - závitové pripojenie

Prietokomer model D-EL s displejom -závitové pripojenie

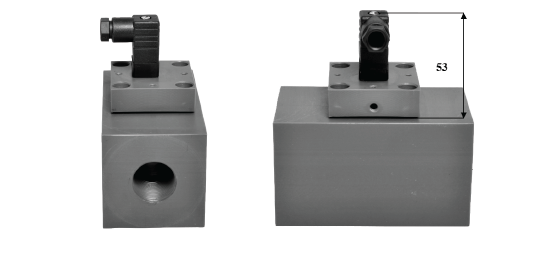

 D-EL s pulzným výstupom - závitové pripojenie

Snímek obrazovky 2022-09-16 v 14.08.54.png

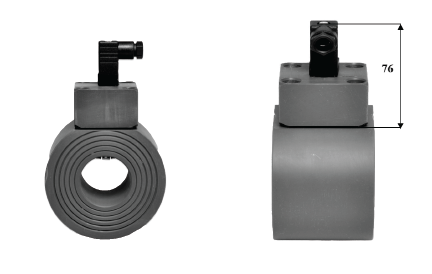

D-EL s pulzným výstupom - medziprírubové pripojenie

Prietokomer model D-EL s pulzným výstupom - medziprírubové pripojenie
