Plavákové prietokomery

na meranie kvapalín a plynov.

Plavákové prietokomery a rotametre

Plavákový prietokomer rotameter

Model OP

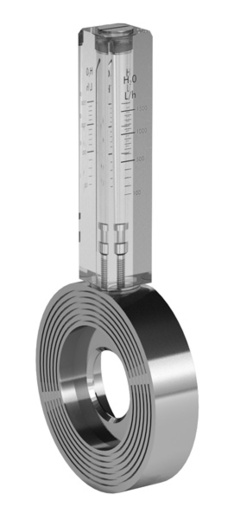

Plavákový prietokomer model OP

Plavákový prietokomer model OP prietokomer (rotameter) je kompaktný, ľahký s vizuálnou časťou meracieho rozsahu.



OP prietokomer je kompaktný, ľahký s vizuálnou časťou meracieho rozsahu v priesvitnej časti nárazuvzdorného po-lymetylmetakrylátu (PMMA), max. tepelná odolnosť je 70 °C. Je dodávaný tam, kde sa vyžaduje kontrola a meranie veľkých rozsahov v malom priestore. Je vhodný len na horizontálne potrubia. Údržba a čistenie akrylátového meradla sú obzvlášť jednoduché. Séria „OP“ prietokomerov je vhodná do čističiek odpadových vôd, na nehorľavé kvapaliny, do vinárskych liniek, teplární atď.


Max. tepelná odolnosť: 70 °C.
Max. testovaný tlak pri kovovom prevedení: PN 16.
Max. testovaný tlak pri plastovom prevedení: PN 10.
Presnosť: +/- 5 %.





Technické údaje:



TYP

Max. možné rozsahy VODA m3/hod

UNI PN 10

ASA 150

DN

A

B

DN

A

B

OP-40

11-15 - 24 - 32

40

92

288

1 ½“

83

279

OP-50

25 - 35 - 54 - 70

50

107

304

2”

102

398

OP-65

40 - 54 - 80 - 110

65

127

323

2 ½“

121

317

OP-80

70 - 95 - 130 - 180

80

142

338

3”

134

331

OP-100

80 - 110 - 180 - 250

100

162

358

4”

172

368

OP-125

160 - 220 - 300 - 400

125

192

388

5”

194

390

OP-150

180 - 250 - 400 - 520

150

218

414

6”

220

416

OP-200

320 - 420 - 700 - 900

200

273

469

8”

277

473



Upozornenie

Prietokomer musí byť umiestnený tak, aby pred ním aj za ním bolo rovné potrubie v dĺžke 10 krát dimenzia potrubia (10 x DN). Táto podmienka je nevyhnutná z dôvodu presnosti merania.
