Plavákové prietokomery

na meranie kvapalín a plynov.

Plavákové prietokomery a rotametre

Plavákový prietokomer - rotameter

Model R


Prietokomery z akrylátu (PMMA) na meranie stredných prietokov

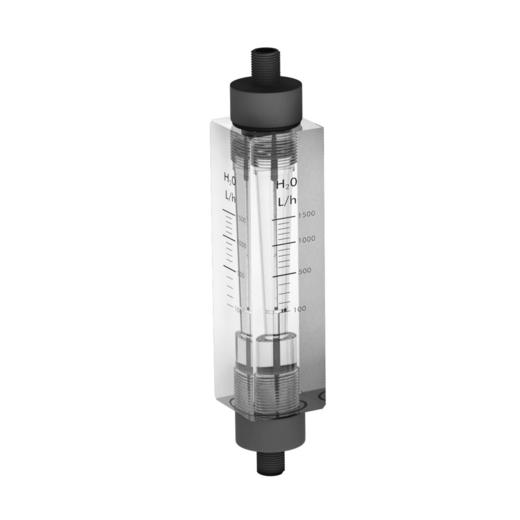

Plavákový prietokomer model R



Prietokomery „R“ sú vyrábané len z polymetylmetakrylátu (PMMA) s kalibrovaným a lešteným kužeľovitým meracím otvorom umiestneným priamo v telese. Max. tepelná odolnosť je 70 °C. Vedený alebo voľný plavák je vyrábaný z rôznych materiálov: nerezová oceľ AISI 316, Hastelloy, PVC, PTFE, Moplen, atď.



Prietokomery môžu mať závitové bočné, závitové osové alebo  prírubové osové pripojenie.
Prietokomery môžu byť vyrábané na požiadanie aj pre PN16, PN25, PN40.
Na požiadanie môžu byť prietokomery dodávané s indikátorom min./max. prietoku.





Max. tepelná odolnosť: 70 °C.

Max. testovaný tlak: 10 bar, PN16, PN25, PN40.

Presnosť zariadenia: +/-5 %.





Technické údaje:





Typ Voda l/h Vzduch
m3/h
Závitové pripojenie    Prírubové pripojenie
DN A B C DN A B C
R1 120 6 1/2” 127 35 40 15 127 60 35
200 8
300 10
400 12
500
R2 600 15 1/2” 160 40 40 15 160 80 40
800
1200 3/4” 20
1500 25
2000 1” 25
R3 3000 40 1” 190 40 40 25 190 80 45
4000
R4 6000 60 1” 190 40 40 40 190 80 60
8000 1 ¼“
1200 100 1 ½“



Typ Bočné pripojenie
DN A B C E I
R1 3/8” - 1/2” 127 15 40 40 95
R2 1/2” - 3/4” - 1” 160 15 45 45 115
R3 3/4” - 1” 190 15 50 50 125
R4 1” - 1”1/4” - 1”1/2” 238 16 60 40 165







Bočné závitové pripojenie Osové závitové pripojenie Osové prírubové pripojenie

pritokomerplnakresa_394







  pritokomerplnakresb_586 pritokomerplnakresc_800
